LED以獨特的優勢逐步替代傳統光源，它在汽車照明方面同樣也是占據主要市場。

　　LED以獨特的優勢逐步替代傳統光源，它在汽車照明方面同樣也是占據主要市場?；诎采佬酒腖ED驅動方案，芯片集成故障診斷，以提高轉換效率和降低系統成本為目的，設計簡單有效，是LED汽車前照燈方案的優先選擇。

　　一、LED光源

　　LED光源經過多年的技術發展，已經成為了照明領域的主流，其相對于傳統光源的優點還不斷地被改進，除了發光效率高和體積小之外，壽命長也是主要的特點，如圖 1所示。

　　圖 1 LED光源與傳統光源對比

　　所有的傳統光源的性能都會隨著時間的推移而退化(輸出流明值降低)，即使是LED也是如此。傳統光源的失效，往往是因為燈絲工作一段時間后開路而導致不能再使用;而LED在驅動設計合理的條件下(恒流驅動)，退化非常緩慢，使用壽命遠遠大于傳統光源。

　　另一方面，由于LED光源的響應時間極快，僅為60納秒，比普通傳統光源的上百毫秒要短很多，這用在汽車照明方面，無疑大大增加了安全系數，使得LED也將會成為汽車照明的主流。

　　二、BOOST-BUCK拓撲

　　LED工作過程中，發熱量大，溫度影響著它的各個參數，這就要求LED驅動應該使用恒流源。實際應用中，不同的LED有著不同的參數，再加上不同照明方式的設計要求，很難找到一個通用的設計方案去匹配。安森美為車用大電流的LED驅動提供完整的解決方案，使用的是BOOST-BUCK的拓撲，并且各器件參數均可通過編程配置，如圖 2所示，先升壓后降壓，可滿足各種不用應用的設計，特別是汽車前照燈方面。

　　圖 2 BOOST-BUCK拓撲

　　BOOST-BUCK拓撲主要特點

　　● 在寬負載范圍能保持穩定輸出的唯一解決方案

　　● 升壓能讓驅動電源更穩定，同時過濾外部電源紋波

　　● 降壓恒流輸出響應更快，是最佳的LED電流調節器

　　● 高調光頻率，可避免閃爍效應

　　● 相同的硬件可支持不同的LED燈串配置

　　● 可應對LED燈串電壓突變的調節

　　● 高度集成，內置降壓開關、調光、功能診斷等

　　● 利于降低系統總成本

　　安森美推出的車規級LED專用驅動BOOST控制器，是一款單芯片高效多相升壓控制器，支持多個芯片組合，可同步時鐘和多相輸出，獲得更高的輸出功率的同時，還具備更好的濾波效果。與BOOST控制器配對組合的是恒流BUCK控制器，根據負載選擇適配的芯片型號和輸出燈串數。它們都可以通過SPI通訊進行配置，自帶片上診斷功能，安全可靠地驅動LED燈串。

　　三、LED前照燈方案

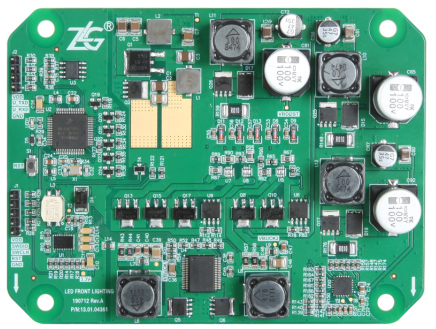

　　LED FRONT LIGHTING是立功科技基于安森美的BOOST控制器和BUCK控制器的LED汽車前照燈可編程平臺化解決方案，如圖 3所示，BOOST-BUCK拓撲電路能快速穩定地恒流驅動兩路LED串，可同時獨立控制近光燈、遠光燈、角燈、轉向燈和晝行燈，支持CAN通訊控制和硬線控制，支持模塊化的設計平臺，這相同的模塊用于不同的車型和頭燈，在實際應用中，客戶創建了一個硬件并重復使用，便能加速他們的設計周期，還易于設計和獲得成本效益。是一個平臺化、可編程，以及低成本的解決方案。
