綠色建筑設計中涉及的三個重點

　　建筑的節能設計早已列入施工圖審查范疇，眾多的強制性規范條文已能保證建筑物達到國家規定的節能標準，我們廣大的設計人員不應只是僅僅滿足于規范的最低標準，而是要多多關注前沿科技信息，掌握新材料，新技術，在綠色設計中大膽嘗試，勇于創新。綠色建筑的設計過程涉及專業眾多，重點涉及到的有規劃、建筑、給排水、電氣、暖通等專業，是一個全系統的設計。在這個系統中，當規劃選址確定后，綠色建筑設計的成敗優劣，建筑專業就扮演著舉足輕重的角色。

　　1、水系統

　　綠色建筑要實現節水目標，就需要提高水資源利用率，即將廢水、雨水回用，將水環境系統由原來的“供給—排放”模式進行技術改進，增添必要的貯存和處理設施，形成“供給—排放—貯存—處理—回用”的水資源循環利用模式。

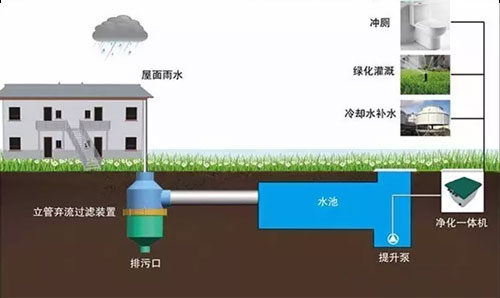

　　雨水回收利用系統

　　小區建筑規劃需要考慮自來水、污水、雨水，還有可能包括直飲水、市政再生水、地下水和地表水的引入、輸送、排放和處理等。雨水的收集、利用、排放與綠色建筑規劃密切相關。如建筑區域屋面、綠地、道路等的占地面積與其表面鋪裝材料直接影響雨水徑流量與下滲量，若以增加雨水下滲量為目的則勢必要選擇透水性較好的路面、廣場等鋪裝材料，改善綠地基質，增加其蓄水量。屋面綠化也會蓄留部分降雨，減少屋面雨水的徑流量，徑流系數可從0.9降到0.3左右。

　　雨水循環設計

　　污水與雨水一般盡量靠重力輸送水流，因此污水管線的設計需要與場地高程設計配合。綠地有蓄積雨水增加雨水下滲量、截留雨水污染物的作用。因此，綠色建筑中綠地地勢應盡量設計低于道路、廣場等，以便于更好地發揮綠地功能和綜合效益。

　　生態滯留草溝

　　建筑物外的污水與雨水管線還需要與場地道路規劃相統一，以便于管道的開挖與日后維修。道路與停車場雨水徑流水質較差，雨水收集時需要考慮合適的截污措施——如低勢綠地、生態滯留系統等。

　　2、風環境

　　創造良好的通風對流環境，建立自然空氣循環系統，這是綠色設計原則的一個重要體現。

　　這里，優化自然通風的設計常常被我們忽視。特別是住宅小區，開發商為了獲得更高的經濟利益，往往追求較高的建筑密度和容積率，而對樓間距只要滿足規范要求的最小日照間距即可。

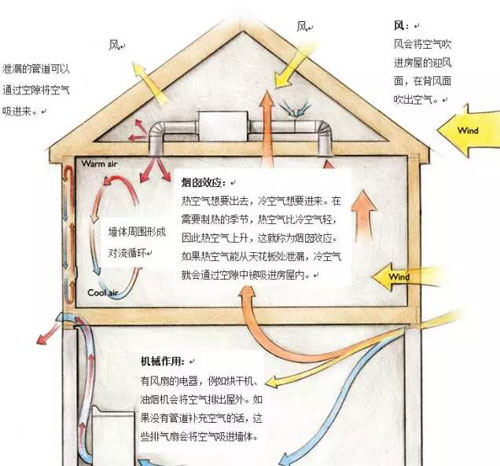

　　自然通風

　　對通風要求較高的建筑要盡量保證每棟建筑物都有一定的迎風面。建筑背后的風影區約為建筑高度的3倍，這一數值要遠遠大于日照間距，如果僅僅考慮日照間距而將建筑擺在同一行，不錯動，就會使后排建筑沒有直接的迎風面，這樣對后排建筑的通風非常不利。但如一味追求風影間距，又與節地的原則相矛盾，這是一對矛盾，在設計過程中要做合理的取舍。

　　在冬冷夏熱地區解決好建筑物的自然通風問題，對降低空調電耗有著實際的意義。通過建筑形體設計、朝向、建筑群的布局等，根據當?shù)仫L(fēng)玫瑰來取得最大的自然通風。建筑物的高度、長度和深度對自然通風有很大的影響，亦可利用樹木的合理布置來加強建筑的自然通風。一個簡單的矩形體，使其長向的門窗盡可能朝向夏季的主導風向，則通風效果較好，當建筑平面為“凹”形或“L”形時，應盡可能使其凹口部分面向夏季主導風向;建筑平面進深不宜過大，這樣有利于穿堂風的形成。一般情況下，平面進深不超過樓層凈高的5倍時可獲得較好的通風效果;單側通風的建筑，進深最好不超過凈高的2.5倍。

　　通風井

　　一字型建筑有利于自然通風，體形系數最小，各種節能指標均容易滿足，將主要使用房間布置在夏季迎風面，背風面則布置輔助用房。內廊式的建筑進深較大，節約用地，但只有一側房間朝向好，不易組織室內穿堂風，不利于散熱。門窗相對設置可使通風線路短而直，減少氣流迂回路程和阻力，保證風速。內廊式建筑如走廊較長，可在中間適當部位開設通風口或利用樓梯間做出風口，可以形成穿堂風，從而改善通風效果。

　　3、太陽能技術的應用

　　太陽能技術在建筑中的應用主要涉及到光電、光熱兩個方面。光電技術即主要以光伏電池提供電能為主，除建筑物自用外，還可將電能上傳至國家電網。這里主要談?wù)劷ㄖ飳?duì)光熱技術的應用。

　　多年前的家用太陽能熱水器已被市場接受，居民自發安裝使用的熱情很高，使用效果良好。太陽能光熱技術的應用自此有了良好的市場前景和群眾基礎。但早期產品的熱效率不高和安裝的不規范、雜亂無章、安全隱患多等問題就向我們提出了一個新的話題——建筑一體化。

　　臺灣龍騰體育館

　　建筑一體化強調太陽能產品與建筑工程設計應統一規劃、同步設計、同步施工、與建筑工程同時投入使用。其優點在于在規劃階段即可通過日照有效時數計算，將建筑物屋面、墻面等可安裝集熱器的部位布置在可獲得最大日照的區域，同時避免因集熱器的安裝對后排建筑的日照遮擋。

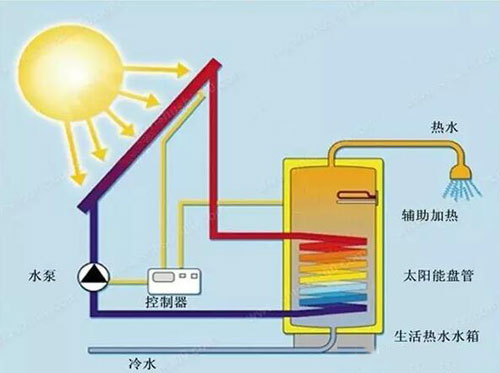

　　全玻璃太陽能集熱真空管

　　目前國內市場上普及的是全玻璃太陽能集熱真空管，而國外成熟的集熱器是平板集熱器。平板集熱器具有壽命長、穩定性高、可回收的優點，但由于平板集熱器教真空管集熱器成本稍高，某些價格低廉的平板集熱器性能確實不好，使得其發展滯后，但是平板集熱器在太陽能行業的發展必將是勢不可擋的。

　　平板集熱器

　　國標GB50364-2005《民用建筑太陽能熱水系統應用技術規范》中將太陽能熱水系統按供熱水范圍分為：集中供熱水、集中-分散供熱水、分散供熱水三種系統;按系統運行方式分為：自然循環系統、強制循環系統、直流式三種系統。在設計之初即應與甲方及生產商密切配合，選擇適用、可靠、有效的系統方式進行一體化設計。

　　現在的太陽能熱水產品已在向建筑構件化方向發展，逐步解決小高層、高層建筑因所安裝屋面面積有限的矛盾;集熱器與貯水箱的分離使得集熱器在建筑立面的窗間墻、陽臺欄板、外置空調機遮擋百葉處的安裝成為現實。

　　在規劃、建筑方案之初就必須與給排水、電氣等專業密切配合，準確計算出建筑物所需的集熱器面積，合理確定建筑物的體型及屋面形式，為光熱、光電集熱構件的安裝提供合理安全的初始條件，使其融入建筑，成為建筑物的構成元素，而不是一個有礙觀瞻的建筑附屬物。

　　我們應該調整一直以來習慣的設計方法，而將節能理念放在設計的最初階段。在項目之初的方案階段，就請?jiān)O(shè)備工程師參與進來，一同去研究這個建筑怎么去做節能，以便在項目的最初階段就已經有了節能的目標，確立基本的節能技術措施。全面實施綠色建筑的路還很長，需要我們每個建筑師去潛心學習、研究，為實現節能目標而共同努力。
